در سیستم‌های تهویه مطبوع، کانال‌ها نقش شریان‌های اصلی را ایفا می‌کنند که هوای مطبوع را به نقاط مختلف ساختمان می‌رسانند. اما آنچه اغلب نادیده گرفته می‌شود، قطعات جانبی کانال چهارگوش هستند؛ مجموعه‌ای از تجهیزات مکمل که بدون آنها، نه تنها کانال‌ها به درستی نصب نمی‌شوند، بلکه عملکرد سیستم تهویه با افت چشمگیر راندمان، افزایش مصرف انرژی و بروز مشکلاتی نظیر نشتی هوا و نویز مواجه خواهد شد.

قطعات جانبی، اگرچه در ظاهر جزئی به نظر می‌رسند، اما تأثیر مستقیمی بر کیفیت نصب، هوابندی، استحکام و طول عمر شبکه کانال‌کشی دارند. در این مقاله به بررسی جامع قطعات جانبی کانال چهارگوش، انواع، کاربردها، نکات فنی خرید از تولیدکننده و تأثیر آنها بر عملکرد کلی سیستم می‌پردازیم.

قطعات جانبی کانال چهارگوش چیست و چرا اهمیت دارد؟

قطعات جانبی کانال چهارگوش به مجموعه تجهیزات مکملی گفته می‌شود که برای نصب، اتصال، آب‌بندی، استحکام‌بخشی و تکمیل شبکه کانال‌کشی چهارگوش به کار می‌روند. این قطعات در کنار اتصالات اصلی مانند زانو، تبدیل و سه‌راهی، نقش حیاتی در تضمین عملکرد بهینه سیستم تهویه ایفا می‌کنند.

اهمیت قطعات جانبی را می‌توان در چند محور اصلی خلاصه کرد:

هوابندی و جلوگیری از نشتی هوا

 نوارهای هوابند، درزگیرها و فلنج‌های استاندارد، از هدررفت انرژی و کاهش راندمان سیستم جلوگیری می‌کنند.

استحکام و ایمنی سازه

 ساپورت‌ها و آویزها با نگهداری کانال‌ها در مسیر نصب، از افتادگی یا تغییر شکل آنها جلوگیری کرده و ایمنی سیستم را تضمین می‌کنند.

کاهش نویز و لرزش

 استفاده از ساپورت‌های با لایه لاستیکی و اتصالات انعطاف‌پذیر، از انتقال لرزش و نویز به سازه ساختمان جلوگیری می‌کند.

سهولت در نصب و نگهداری

 قطعات جانبی استاندارد، نصب را سریع‌تر و آسان‌تر کرده و دسترسی برای تعمیر و نگهداری را فراهم می‌کنند.

افزایش طول عمر سیستم

 استفاده از قطعات جانبی با کیفیت، از خوردگی، سایش و آسیب‌های زودهنگام به کانال‌ها جلوگیری می‌کند.

برای آشنایی بیشتر با مشخصات فنی کانال چهارگوش و اهمیت استفاده از قطعات جانبی استاندارد، پیشنهاد می‌کنیم صفحه "کانال چهارگوش" را در وبسایت کیان فن مشاهده فرمایید.

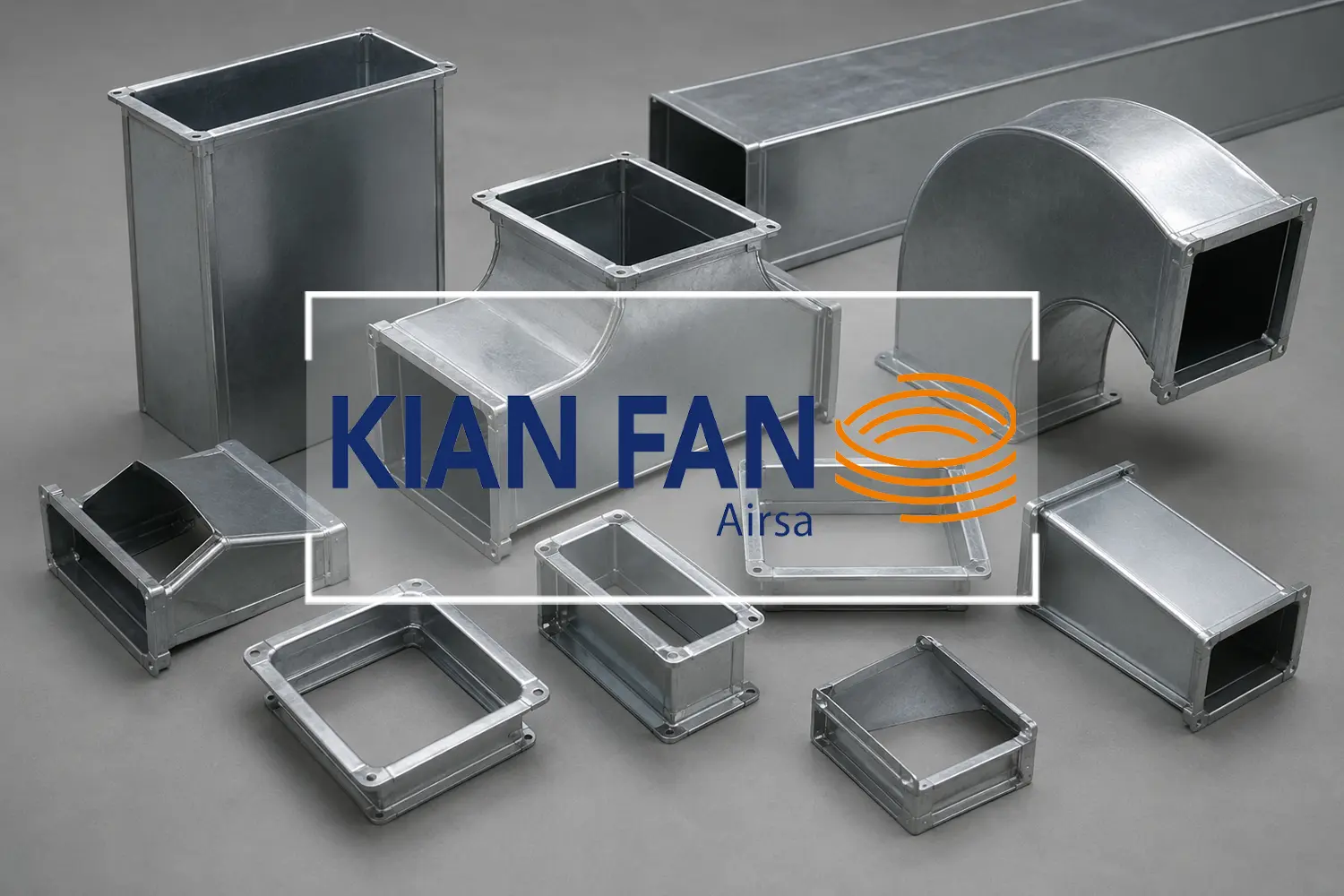

انواع قطعات جانبی کانال چهارگوش

قطعات جانبی کانال چهارگوش شامل طیف گسترده‌ای از تجهیزات است که هر یک نقش مشخصی در شبکه کانال‌کشی ایفا می‌کنند. در ادامه به معرفی مهم‌ترین آنها می‌پردازیم.

۱. فلنج‌ها و سیستم‌های اتصال TDC

فلنج‌ها قطعاتی هستند که برای اتصال دو بخش کانال به یکدیگر استفاده می‌شوند. در کانال‌های چهارگوش مدرن، سیستم TDC (Transverse Duct Connector) رایج‌ترین روش اتصال است.

فلنج TDC جهت اتصال قطعات چهارگوش به کار می‌رود و با ایجاد یک اتصال مکانیکی محکم، هوابندی عالی را تضمین می‌کند. این فلنج‌ها به همراه گوشه‌های مخصوص، پروفیل فلنج را در چهار گوشه کانال تکمیل کرده و اتصالی یکپارچه و مقاوم ایجاد می‌کنند.

مزایای سیستم اتصال TDC:

نصب سریع و آسان بدون نیاز به جوشکاری

هوابندی عالی با استفاده از نوار هوابند EPDM

قابلیت باز و بسته شدن برای تعمیر و نگهداری

استحکام مکانیکی بالا در برابر فشارهای مثبت و منفی

۲. گوشه‌های فلنج TDC

گوشه‌های فلنج TDC برای تکمیل پروفیل فلنج در چهار گوشه کانال استفاده می‌شوند. این گوشه‌ها از جنس فولاد گالوانیزه ساخته شده و با ایجاد اتصالی محکم در نقاط حساس گوشه‌ها، از نشتی هوا و تغییر شکل کانال جلوگیری می‌کنند.

۳. نوار هوابند الاستومری (EPDM)

نوار هوابند الاستومری یکی از مهم‌ترین قطعات جانبی است که بین فلنج‌ها قرار می‌گیرد. این نوارها با ایجاد یک لایه عایق الاستومری، از نشت هوا در محل اتصالات جلوگیری می‌کنند.

ویژگی‌های نوار هوابند EPDM:

مقاومت بالا در برابر تغییرات دما (از ۴۰- تا ۱۲۰+ درجه سانتی‌گراد)

خاصیت الاستومری برای جبران انبساط و انقباض کانال‌ها

مقاومت در برابر ازن، UV و مواد شیمیایی

طول عمر بالا و عدم نیاز به تعویض مکرر

استفاده از نوار هوابند استاندارد، یکی از کلیدی‌ترین عوامل در کاهش نشتی هوا و افزایش راندمان انرژی سیستم تهویه است.

۴. گیره‌های اتصال TDC

گیره‌های اتصال TDC قطعات جانبی کلیدی برای محکم‌سازی و هوابندی نهایی اتصالات فلنج TDC هستند. این گیره‌ها فلنج‌های دو قطعه کانال را به یکدیگر محکم کرده و از جدا شدن آنها در اثر فشار هوا یا لرزش جلوگیری می‌کنند.

گیره‌های TDC با ایجاد فشار یکنواخت بر روی فلنج‌ها، نوار هوابند را به طور کامل فشرده کرده و هوابندی بی‌نظیری ایجاد می‌کنند.

۵. کانکتور با فلنج TDC

کانکتور با فلنج TDC یک اتصال پیش‌ساخته و تمام‌عیار است که برای اتصال سریع و دقیق شاخه‌های کانال چهارگوش به یکدیگر طراحی شده است. این کانکتورها با داشتن فلنج‌های TDC در دو سر، فرآیند نصب را به شدت تسریع می‌کنند و نیاز به ساخت فلنج در محل کارگاه را حذف می‌نمایند.

۶. کانکتور جهت اتصال انعطاف‌پذیر

کانکتور جهت اتصال انعطاف‌پذیر برای اتصال قطعات گرد و چهارگوش به یکدیگر استفاده می‌شود. این قطعه با ایجاد یک رابط انعطاف‌پذیر بین کانال‌ها، امکان جذب لرزش‌ها و انبساط و انقباض حرارتی را فراهم می‌کند و از انتقال نویز به سازه ساختمان جلوگیری می‌نماید.

۷. ساپورت‌ها (Supports / Hangers)

ساپورت‌ها برای نگهداری و استحکام بخشی به کانال‌ها در طول مسیر نصب استفاده می‌شوند و از افتادگی یا تغییر شکل کانال جلوگیری می‌کنند.

ویژگی‌های ساپورت‌های استاندارد:

تولید از تسمه گالوانیزه با پهناهای متناسب با وزن و ابعاد کانال

وجود لایه نوار لاستیکی در سطح داخلی برای جلوگیری از انتقال لرزش و صدا

تولید در سه مدل: سقفی دایره کامل، سقفی نیم‌دایره و دیواری

فاصله استاندارد بین ساپورت‌ها معمولاً بین ۱٫۵ تا ۳ متر است که به ابعاد، ضخامت و وزن کانال بستگی دارد. انتخاب صحیح ساپورت‌ها نه تنها بر ایمنی سیستم تأثیر دارد، بلکه بر عملکرد و طول عمر آن نیز مؤثر است.

۸. قاب چوبی دریچه

قاب چوبی دریچه برای نصب دریچه‌های توزیع هوا بر روی کانال چهارگوش استفاده می‌شود. این قاب‌ها با ایجاد یک سطح صاف و محکم برای اتصال دریچه، از نشتی هوا در اطراف دریچه جلوگیری کرده و ظاهر نهایی را بهبود می‌بخشند.

۹. رابط برزنتی کانال

رابط برزنتی کانال یک اتصال انعطاف‌پذیر از جنس برزنت یا پارچه‌های مقاوم است که برای اتصال کانال به تجهیزات تهویه مانند هواساز، فن‌کویل و داکت اسپلیت استفاده می‌شود. این رابط‌ها با جذب لرزش‌های تجهیزات، از انتقال نویز و ارتعاش به شبکه کانال‌کشی جلوگیری می‌کنند.

۱۰. طوقه (Collar)

طوقه قطعه‌ای است که برای اتصال کانال چهارگوش به دریچه‌ها یا تجهیزات دیگر استفاده می‌شود. طوقه‌ها با ضخامت‌های مختلف ورق گالوانیزه (۰٫۵۰ تا ۱ میلی‌متر) تولید می‌شوند و با ایجاد یک رابط استاندارد، نصب دریچه‌ها را تسهیل می‌کنند.

برای مشاهده کامل مجموعه قطعات جانبی کانال چهارگوش، می‌توانید به صفحه "قطعات جانبی کانال چهارگوش" در وبسایت کیان فن مراجعه کنید.

تفاوت قطعات جانبی با اتصالات کانال چهارگوش

یکی از سوالات رایج در پروژه‌های تهویه، تفاوت بین اتصالات و قطعات جانبی کانال چهارگوش است. اگرچه این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما تفاوت‌های اساسی دارند:

اتصالات (Fittings)

 قطعاتی هستند که برای تغییر مسیر، تغییر ابعاد یا ایجاد انشعاب در مسیر کانال‌کشی استفاده می‌شوند. زانوها، تبدیل‌ها، سه‌راهی‌ها و چهارراهی‌ها در این دسته قرار می‌گیرند.

قطعات جانبی (Accessories)

 تجهیزات مکملی هستند که برای نصب، اتصال، آب‌بندی، استحکام‌بخشی و تکمیل شبکه کانال‌کشی به کار می‌روند. فلنج‌ها، گوشه‌ها، نوارهای هوابند، گیره‌ها، ساپورت‌ها، قاب چوبی دریچه و رابط برزنتی در این دسته قرار می‌گیرند.

به عبارت ساده، اتصالات هسته اصلی شبکه کانال‌کشی را تشکیل می‌دهند و قطعات جانبی پوسته تکمیل‌کننده آن هستند که بدون آنها، اتصالات به درستی عمل نمی‌کنند.

برای مشاهده کامل مجموعه اتصالات سیستم کانال چهارگوش، می‌توانید به صفحه "اتصالات سیستم کانال چهارگوش" در وبسایت کیان فن مراجعه کنید.

عوامل مؤثر بر قیمت قطعات جانبی کانال چهارگوش

قیمت قطعات جانبی کانال چهارگوش تحت تأثیر عوامل متعددی قرار دارد که شناخت آنها به شما در خرید هوشمندانه کمک می‌کند:

۱. جنس و کیفیت مواد اولیه

استفاده از ورق گالوانیزه با کیفیت بالا (با پوشش Z275) در ساخت فلنج‌ها، گوشه‌ها و گیره‌ها، قیمت را افزایش می‌دهد اما مقاومت بالاتری در برابر خوردگی ارائه می‌دهد. همچنین کیفیت نوار هوابند EPDM تأثیر مستقیمی بر قیمت و عملکرد آن دارد.

۲. ضخامت ورق

فلنج‌ها، گوشه‌ها و طوقه‌ها با ضخامت‌های مختلف ورق گالوانیزه تولید می‌شوند. ضخامت بالاتر (۰٫۸ تا ۱ میلی‌متر) برای پروژه‌های صنعتی و سیستم‌های با فشار بالا مناسب‌تر است و قیمت بیشتری دارد.

۳. استانداردهای ساخت

قطعات جانبی تولید شده مطابق با استانداردهای SMACNA و DW/144، به دلیل دقت بالاتر و کیفیت بهتر، قیمت بیشتری دارند اما عملکرد و دوام بالاتری نیز ارائه می‌دهند.

۴. تعداد و تنوع قطعات در پروژه

پروژه‌هایی که نیاز به تعداد زیادی قطعات جانبی متنوع دارند، معمولاً از تخفیف‌های عمده‌فروشی بهره‌مند می‌شوند. در مقابل، سفارش‌های تکی یا با تعداد کم، قیمت بالاتری دارند.

۵. برند و تولیدکننده

تولیدکنندگان معتبر با سابقه خوب در تولید قطعات جانبی کانال‌های تهویه، معمولاً قیمت بالاتری دارند اما کیفیت و خدمات پس از فروش بهتری ارائه می‌دهند.

نکات مهم در خرید قطعات جانبی کانال چهارگوش از تولیدکننده

۱. انتخاب تولیدکننده معتبر

خرید از تولیدکننده معتبر که سابقه خوبی در تولید قطعات جانبی کانال‌های تهویه دارد، اطمینان از کیفیت محصول را افزایش می‌دهد. گروه تولیدی صنعتی کیان فن با بهره‌گیری از ماشین‌آلات مدرن و استانداردهای روز، قطعات جانبی با کیفیت بالا تولید می‌کند.

۲. توجه به تطابق قطعات با سیستم کانال‌کشی

اطمینان حاصل کنید که قطعات جانبی (فلنج‌ها، گوشه‌ها، گیره‌ها و ...) با ابعاد و نوع کانال‌های پروژه شما کاملاً سازگار هستند. استفاده از قطعات نامتناسب می‌تواند باعث نشتی هوا، کاهش استحکام و بروز مشکلات در حین نصب شود.

۳. بررسی کیفیت نوار هوابند

نوار هوابند EPDM یکی از حیاتی‌ترین قطعات جانبی است. از تولیدکننده بخواهید مشخصات فنی نوار هوابند (ضخامت، چگالی، محدوده دمایی و ...) را ارائه دهد. نوارهای با کیفیت پایین، به سرعت کیفیت خود را از دست داده و باعث نشتی هوا می‌شوند.

۴. توجه به بسته‌بندی و حمل‌ونقل

قطعات جانبی گالوانیزه به دلیل پوشش سطحی، در برابر ضربه و خراش حساس هستند. اطمینان از بسته‌بندی استاندارد برای جلوگیری از آسیب در حین حمل، بسیار حائز اهمیت است.

۵. استعلام قیمت از چند منبع

با توجه به نوسانات قیمت ورق گالوانیزه در بازار، حتماً قیمت قطعات جانبی را از چند تولیدکننده معتبر استعلام کنید. قیمت‌های بسیار پایین‌تر از نرخ بازار معمولاً نشان‌دهنده استفاده از مواد اولیه درجه دو یا کیفیت پایین ساخت است.

برای آشنایی بیشتر با استانداردهای خرید و روش‌های نصب اصولی، مقاله "کانال چهارگوش تهویه | راهنمای انتخاب، خرید و نصب" را مطالعه کنید.

نقش قطعات جانبی در طراحی بهینه سیستم کانال چهارگوش

طراحی صحیح سیستم کانال‌کشی نه تنها بر عملکرد سیستم تأثیر می‌گذارد، بلکه می‌تواند هزینه‌های نهایی را نیز کاهش دهد. قطعات جانبی استاندارد، نقش کلیدی در این زمینه دارند.

تأثیر بر هوابندی و کاهش نشتی

 استفاده از فلنج‌های TDC استاندارد، گوشه‌های مناسب و نوار هوابند EPDM، نشتی هوا را به حداقل می‌رساند و راندمان انرژی سیستم را افزایش می‌دهد.

تأثیر بر کاهش نویز

 استفاده از ساپورت‌های با لایه لاستیکی و کانکتورهای انعطاف‌پذیر، از انتقال لرزش‌های ناشی از جریان هوا به سازه ساختمان جلوگیری کرده و آلودگی صوتی را به حداقل می‌رساند.

تأثیر بر استحکام و ایمنی

 ساپورت‌های استاندارد با فاصله‌گذاری مناسب، از افتادگی و تغییر شکل کانال‌ها در طول زمان جلوگیری کرده و ایمنی سیستم را تضمین می‌کنند.

برای مطالعه کامل در زمینه طراحی بهینه، مقاله "طراحی بهینه سیستم کانال چهارگوش در ساختمان‌های اداری و تجاری" را در وبسایت کیان فن مطالعه کنید.

جمع‌بندی نهایی

قطعات جانبی کانال چهارگوش، اگرچه در ظاهر جزئی به نظر می‌رسند، اما نقش حیاتی در عملکرد، راندمان و طول عمر سیستم تهویه مطبوع ایفا می‌کنند.

از فلنج‌های TDC و نوارهای هوابند EPDM گرفته تا ساپورت‌ها، گیره‌ها و کانکتورهای انعطاف‌پذیر، هر قطعه با ایفای نقشی خاص، به تکمیل یک شبکه کانال‌کشی کارآمد و پایدار کمک می‌کند.

خرید قطعات جانبی از یک تولیدکننده معتبر مانند کیان فن که با بهره‌گیری از ماشین‌آلات مدرن، مواد اولیه با کیفیت و استانداردهای روز، محصولاتی دقیق و بادوام تولید می‌کند.

 سرمایه‌گذاری هوشمندانه‌ای برای پروژه شما خواهد بود. هوابندی عالی، کاهش نشتی هوا، استحکام مکانیکی بالا و نصب سریع، از مهم‌ترین مزایای قطعات جانبی تولیدی کیان فن هستند.

برای مشاهده کامل مجموعه قطعات جانبی و اتصالات کانال چهارگوش، به صفحات "قطعات جانبی کانال چهارگوش" و "اتصالات سیستم کانال چهارگوش" در وبسایت کیان فن مراجعه کنید و با دریافت مشاوره تخصصی، بهترین انتخاب را برای پروژه خود داشته باشید.

سوالات متداول

قطعات جانبی کانال چهارگوش چیست و چه تفاوتی با اتصالات دارد؟

قطعات جانبی کانال چهارگوش، تجهیزات مکملی هستند که برای نصب، اتصال، آب‌بندی و استحکام‌بخشی شبکه کانال‌کشی به کار می‌روند. فلنج‌ها، نوارهای هوابند، گیره‌ها، ساپورت‌ها، قاب چوبی دریچه و رابط برزنتی در این دسته قرار می‌گیرند. در مقابل، اتصالات (زانو، تبدیل، سه‌راهی و چهارراهی) برای تغییر مسیر، تغییر ابعاد یا ایجاد انشعاب در مسیر کانال‌کشی استفاده می‌شوند.

مهم‌ترین قطعات جانبی کانال چهارگوش کدامند؟

مهم‌ترین قطعات جانبی کانال چهارگوش شامل فلنج TDC (برای اتصال قطعات)، گوشه‌های فلنج TDC (برای تکمیل فلنج در گوشه‌ها)، نوار هوابند الاستومری EPDM (برای جلوگیری از نشتی هوا)، گیره‌های اتصال TDC (برای محکم‌سازی نهایی)، کانکتور با فلنج TDC (برای اتصال سریع)، کانکتور انعطاف‌پذیر (برای جذب لرزش)، ساپورت‌ها (برای نگهداری کانال)، قاب چوبی دریچه، رابط برزنتی و طوقه هستند.

نوار هوابند EPDM چه نقشی در سیستم کانال‌کشی دارد؟

نوار هوابند EPDM بین فلنج‌ها قرار می‌گیرد و با ایجاد یک لایه عایق الاستومری، از نشت هوا در محل اتصالات جلوگیری می‌کند. این نوارها با خاصیت الاستومری خود، تغییرات دما و انبساط و انقباض کانال‌ها را جبران می‌کنند و نقش کلیدی در کاهش نشتی هوا، افزایش راندمان انرژی و کاهش هزینه‌های جاری دارند.

تفاوت سیستم اتصال TDC با روش‌های سنتی چیست؟

سیستم اتصال TDC یک روش مدرن برای اتصال قطعات کانال چهارگوش است که با استفاده از فلنج‌های پروفیلی، گوشه‌های مخصوص و گیره‌ها، اتصالی محکم و هوابندی عالی ایجاد می‌کند. در مقایسه با روش‌های سنتی (مانند جوشکاری یا پرچ‌کاری با نبشی)، سیستم TDC نصب سریع‌تر، هوابندی بهتر، وزن کمتر و قابلیت باز و بسته شدن برای تعمیر و نگهداری را ارائه می‌دهد.

ساپورت‌ها چگونه بر عملکرد سیستم تهویه تأثیر می‌گذارند؟

ساپورت‌ها با نگهداری کانال‌ها در مسیر نصب، از افتادگی یا تغییر شکل آنها جلوگیری می‌کنند. ساپورت‌های استاندارد با لایه نوار لاستیکی داخلی، علاوه بر استحکام، از انتقال لرزش و صدا به سازه ساختمان جلوگیری کرده و از آسیب دیدن سطح کانال جلوگیری می‌نمایند. فاصله‌گذاری صحیح ساپورت‌ها (۱٫۵ تا ۳ متر) برای ایمنی و عملکرد بهینه سیستم ضروری است.

چگونه می‌توان از نشتی هوا در اتصالات کانال چهارگوش جلوگیری کرد؟

برای جلوگیری از نشتی هوا در اتصالات، باید از ترکیبی از قطعات جانبی استاندارد استفاده کرد: فلنج‌های TDC با کیفیت بالا، گوشه‌های فلنج مناسب، نوار هوابند EPDM با ضخامت و چگالی استاندارد، و گیره‌های اتصال TDC برای محکم‌سازی نهایی. همچنین رعایت کلاس نشتی تعیین شده در استاندارد SMACNA و استفاده از درزگیرهای مناسب در نقاط حساس، از اهمیت بالایی برخوردار است.

آیا می‌توان قطعات جانبی کانال چهارگوش را به صورت سفارشی از تولیدکننده خریداری کرد؟

بله، اکثر تولیدکنندگان معتبر مانند کیان فن، امکان تولید سفارشی قطعات جانبی را بر اساس نقشه‌های پروژه و نیازهای خاص کارفرما ارائه می‌دهند. ابعاد، ضخامت، نوع فلنج و جنس مواد همگی قابل تنظیم هستند. برای سفارش ساخت، باید نقشه‌های تأسیسات پروژه را در اختیار تولیدکننده قرار دهید تا بر اساس آن، قطعات جانبی مورد نیاز تولید شود.
